Réalisations

Nos livrables

Des exemples concrets de nos données : orthophotoplan, modèle numérique de surface et de terrain (MNS/MNT), vidéo et modélisation 3D.

Cliquer pour agrandir

MNS / MNT

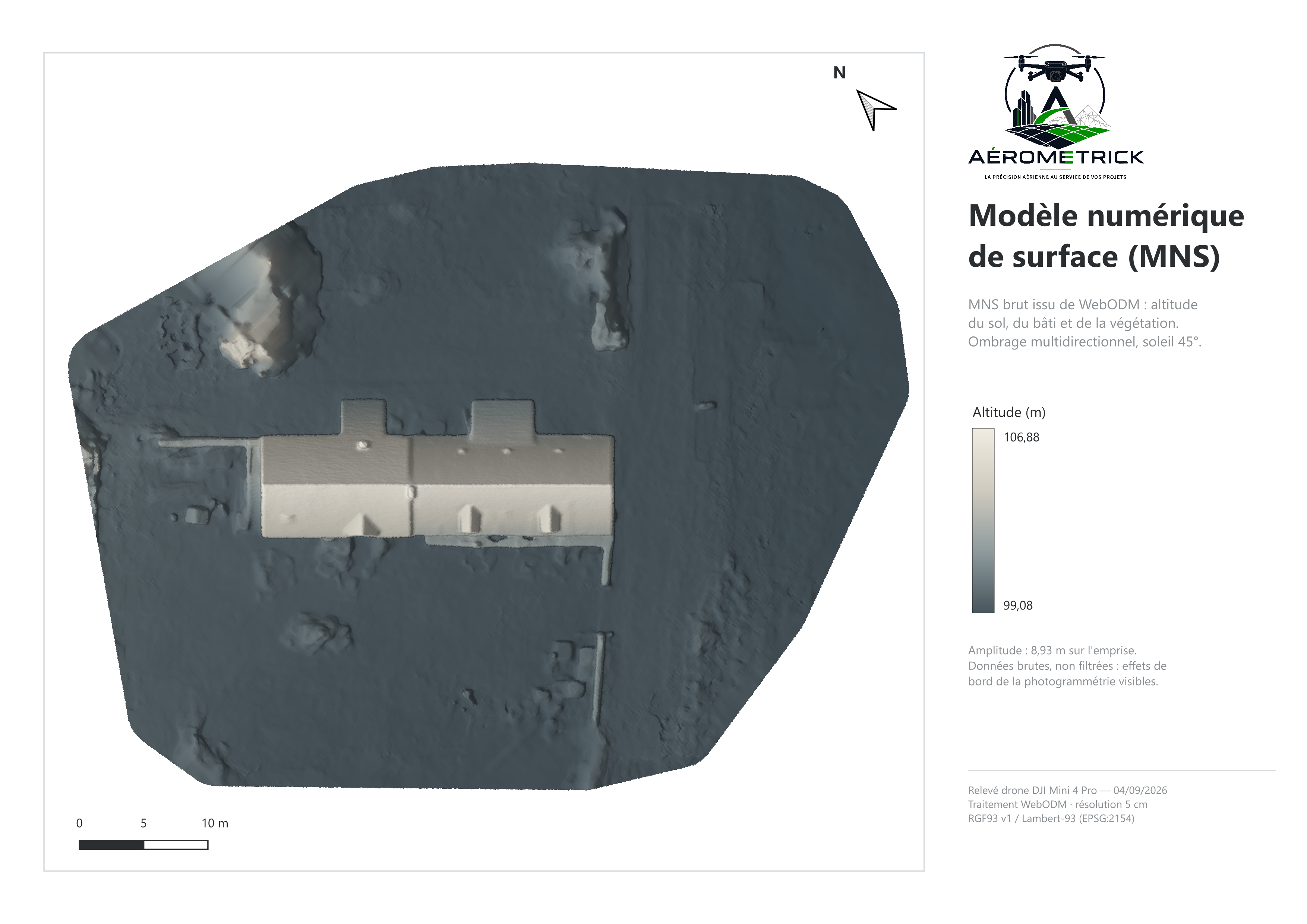

MNS — Modèle numérique de surface

Le MNS enregistre l'altitude de tout ce que voit le drone : le sol, les toitures, les arbres, les murs. Il donne une vue complète du site en relief et permet de lire la forme des toitures, leurs pentes et la hauteur des bâtiments. C'est la base de tout relevé photogrammétrique.

Cliquer pour agrandir

MNS / MNT

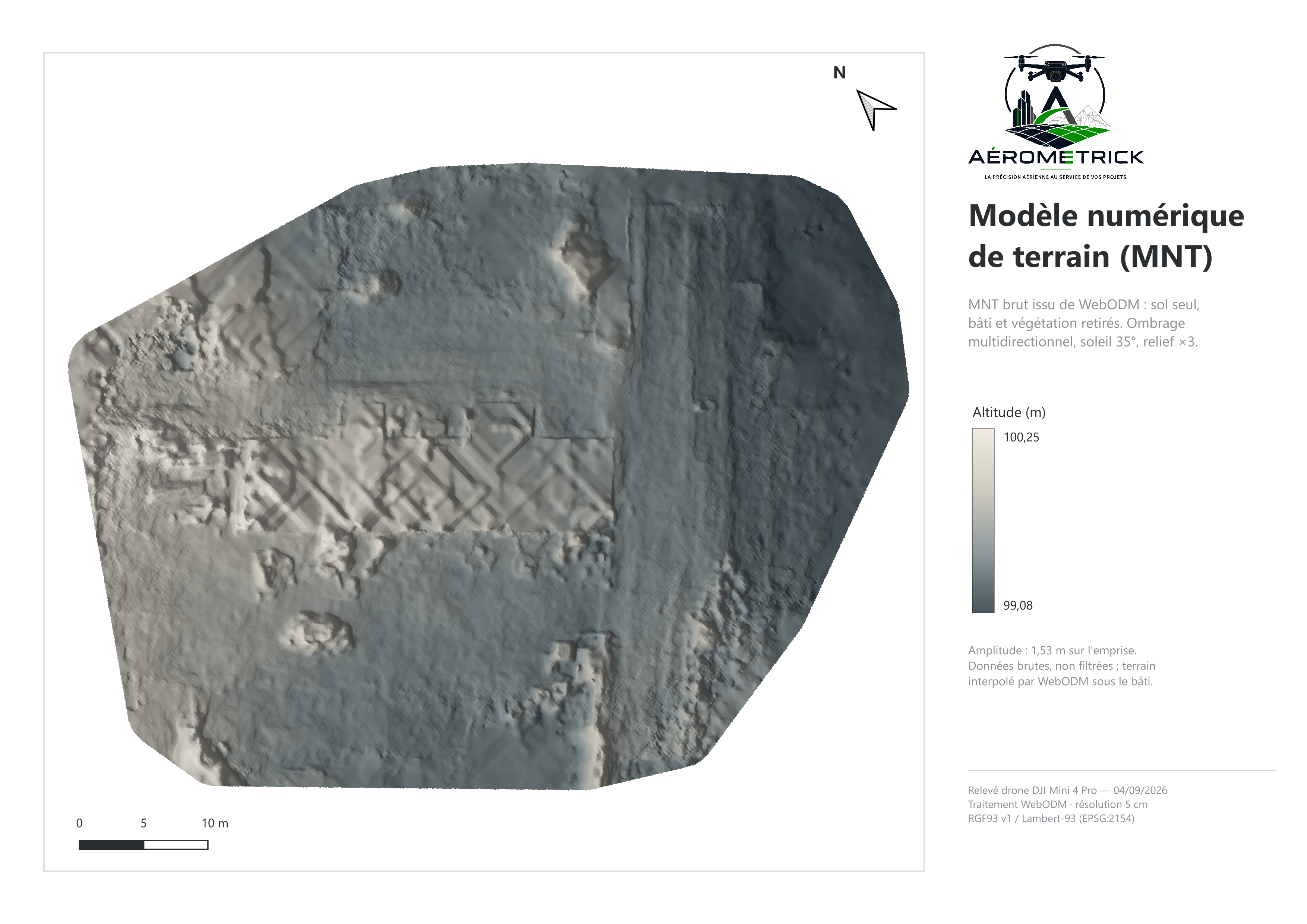

MNT — Modèle numérique de terrain

Le MNT montre le terrain naturel, sans les bâtiments ni la végétation. Il fait apparaître le relief réel du site, même quand il ne varie que de quelques dizaines de centimètres : pentes, creux, écoulement des eaux. C'est l'outil idéal pour préparer un terrassement, un aménagement ou une étude de drainage.

Cliquer pour agrandir

MNS / MNT

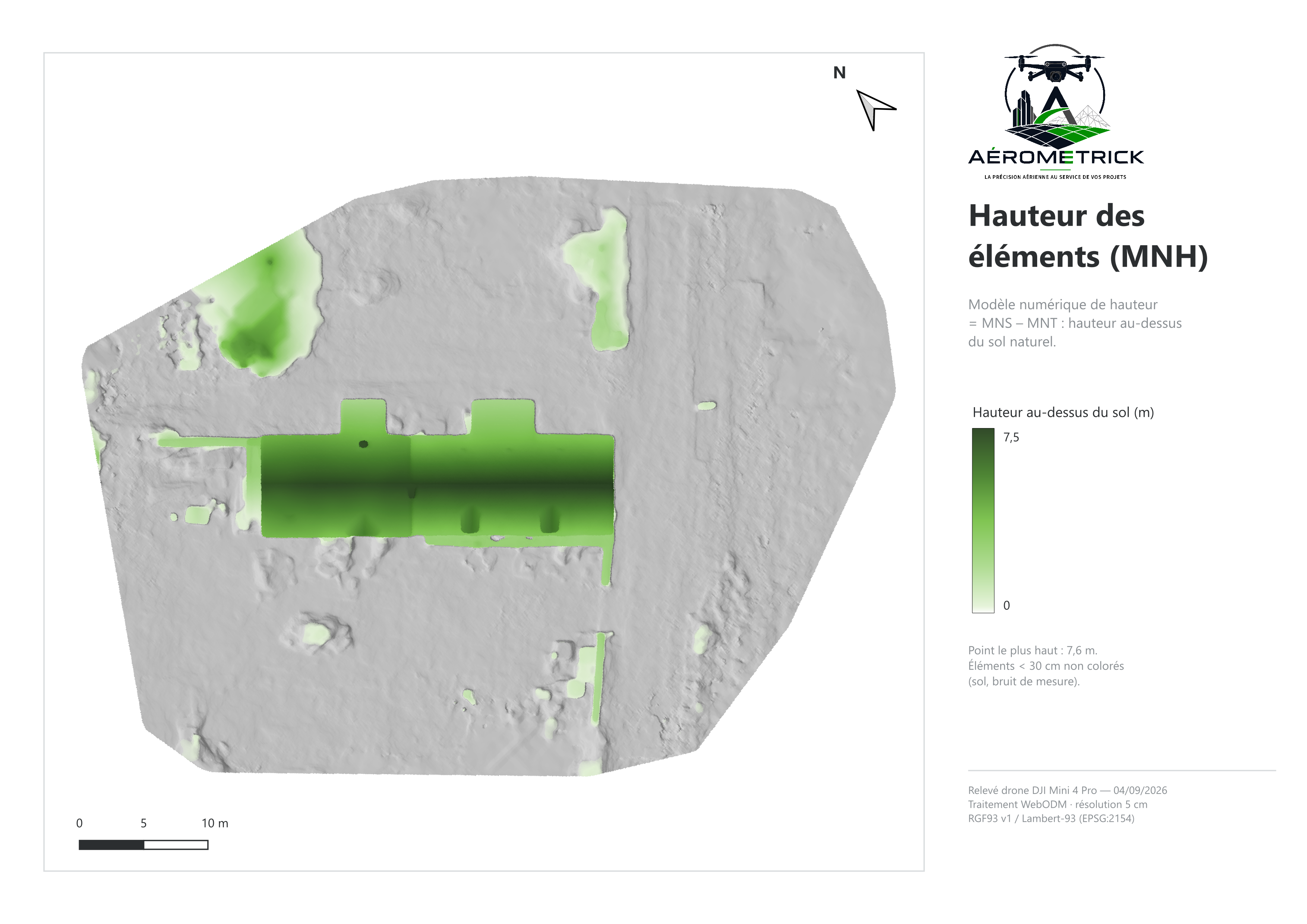

MNH — Modèle numérique de hauteur

Le MNH est la différence entre le MNS et le MNT. Il donne la hauteur réelle de chaque élément au-dessus du sol : bâtiments, arbres, murs, souches de cheminée. Il sert par exemple à mesurer une hauteur de faîtage ou à repérer la végétation qui gêne un projet.

Plan de repérage et métrage des pans de toiture

Cliquer pour agrandir

Orthophotographie

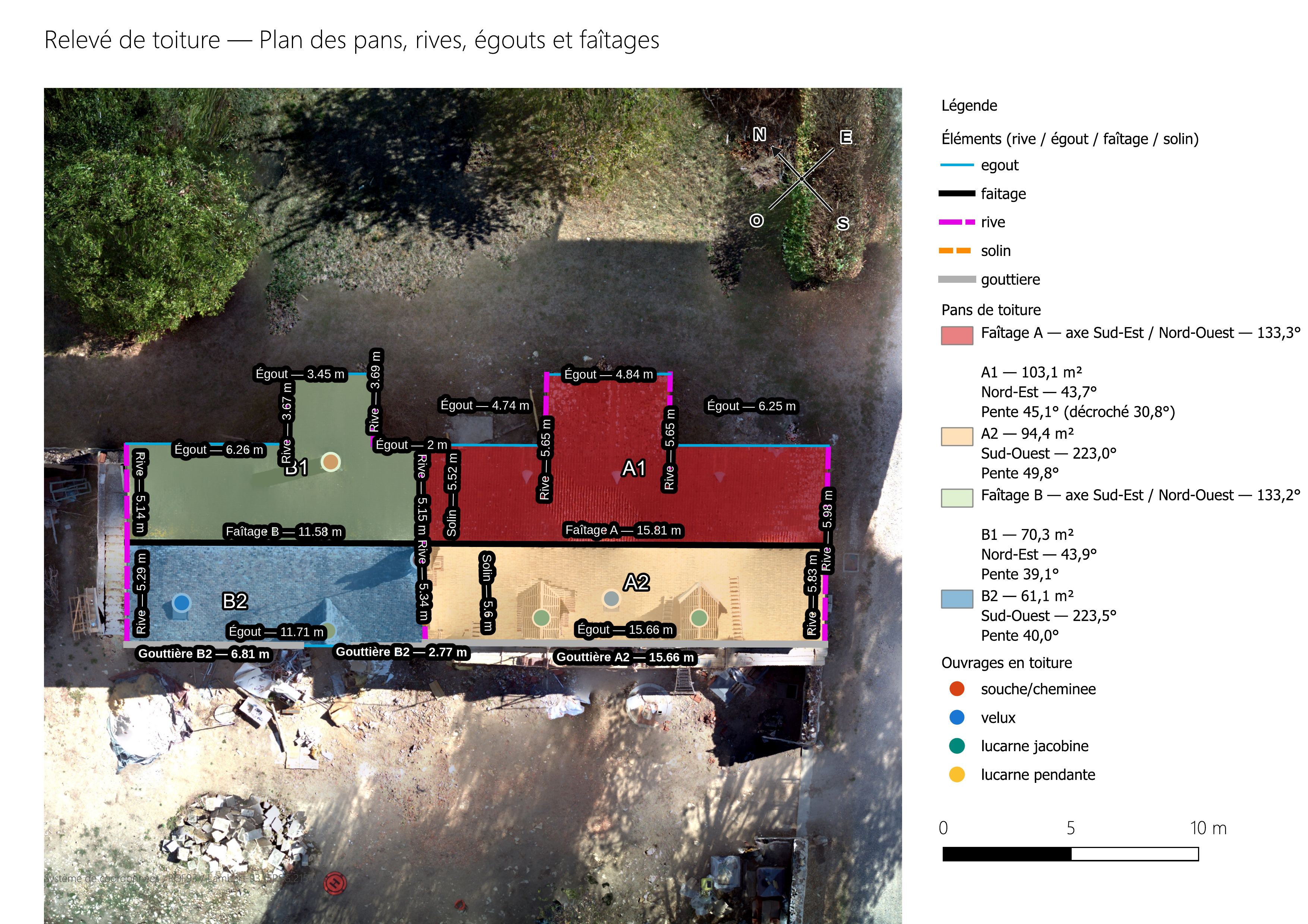

Plan de repérage et métrage des pans de toiture

Représentation shématique géoréférencée de la couverture découpée par pans (A1,A2,B1,B2)Intègre les relevés dimensionnels précis des linéaires de faitages ,D'égouts de riv et de noues, permettant d'établir un chiffrage fiable des matériaux et des travaux de zinguerie

Cliquer pour lire

Vidéo

Restitution d'un vol de présentation a 360° d'un corps de ferme en cour de rénovation

Prise de hauteur sur ce corps de ferme avec un tour complet a 360°. Idéal pour valoriser un patrimoine ou préparer un projet de rénovation !

Cliquer pour explorer

Modèle 3D

Modélisation 3D & Inspection de structure

Visualisez vos ouvrages sous tous les angles avec une précision centimétrique. Grâce à nos relevés par photogrammétrie aérienne, nous reconstituons la géométrie complète de vos bâtiments en 3D. Un outil indispensable pour l'inspection de toiture, la mesure de volumes et le suivi de chantier sans prise de risque. Modélisation à 360° : Inspection visuelle exhaustive des couvertures, faîtages et lucarnes. Données exploitables : Prise de mesures à distance (surfaces, longueurs, pentes). Livraisons SIG & BIM : Fichiers compatibles avec vos logiciels de CAO/DAO et bureaux d'études.

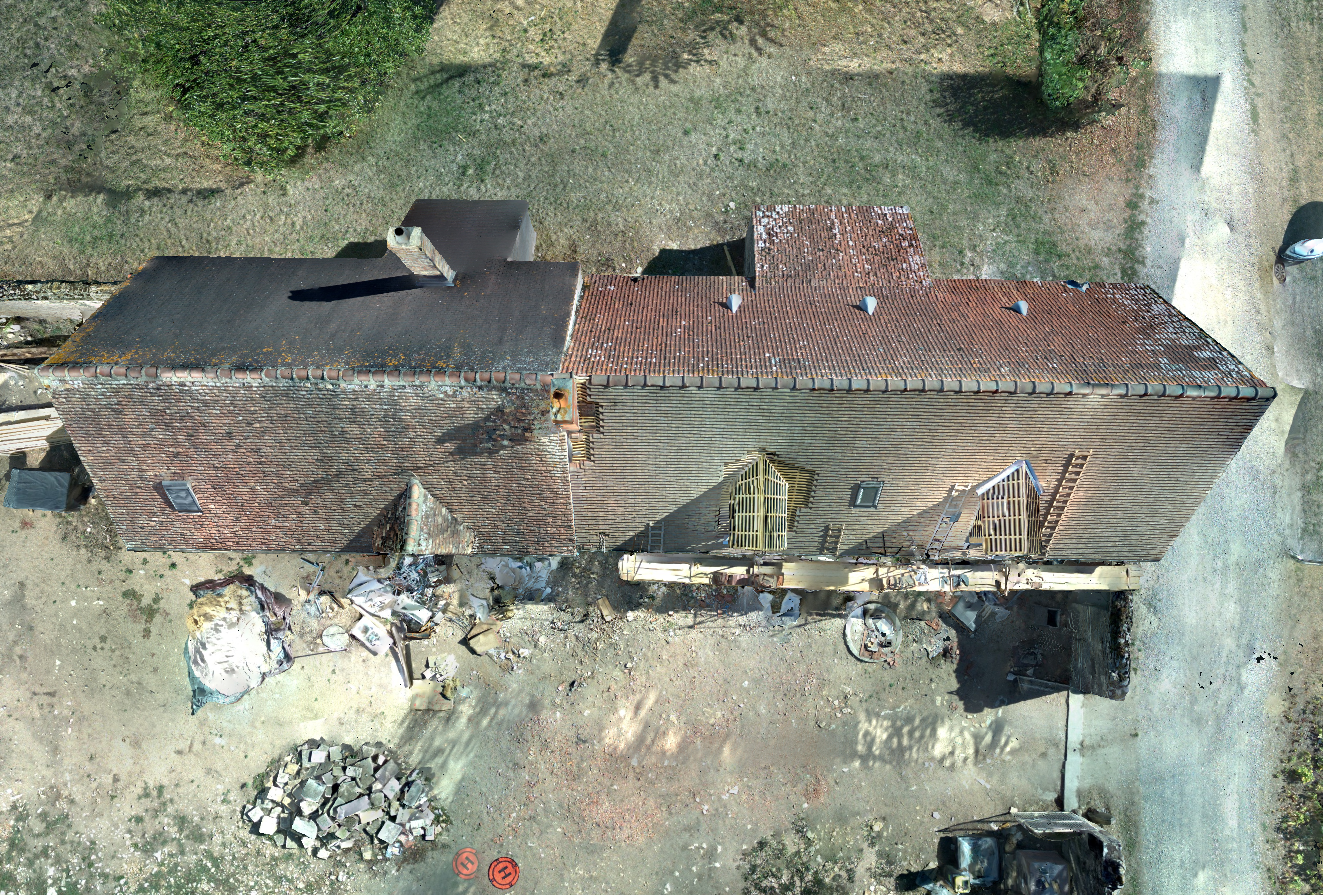

Orthophotoplan à haute résolution (Vue nadirale)

Cliquer pour agrandir

Orthophotographie

Orthophotoplan à haute résolution (Vue nadirale)

Assemblage métrique à échelle constante et corrigé des déformations de perspective. Offre une vue d'ensemble verticale à très haute précision centimétrique, idéale pour le métrage exact des surfaces de toiture et l'inspection de couverture.

Cliquer pour agrandir

Modèle 3D

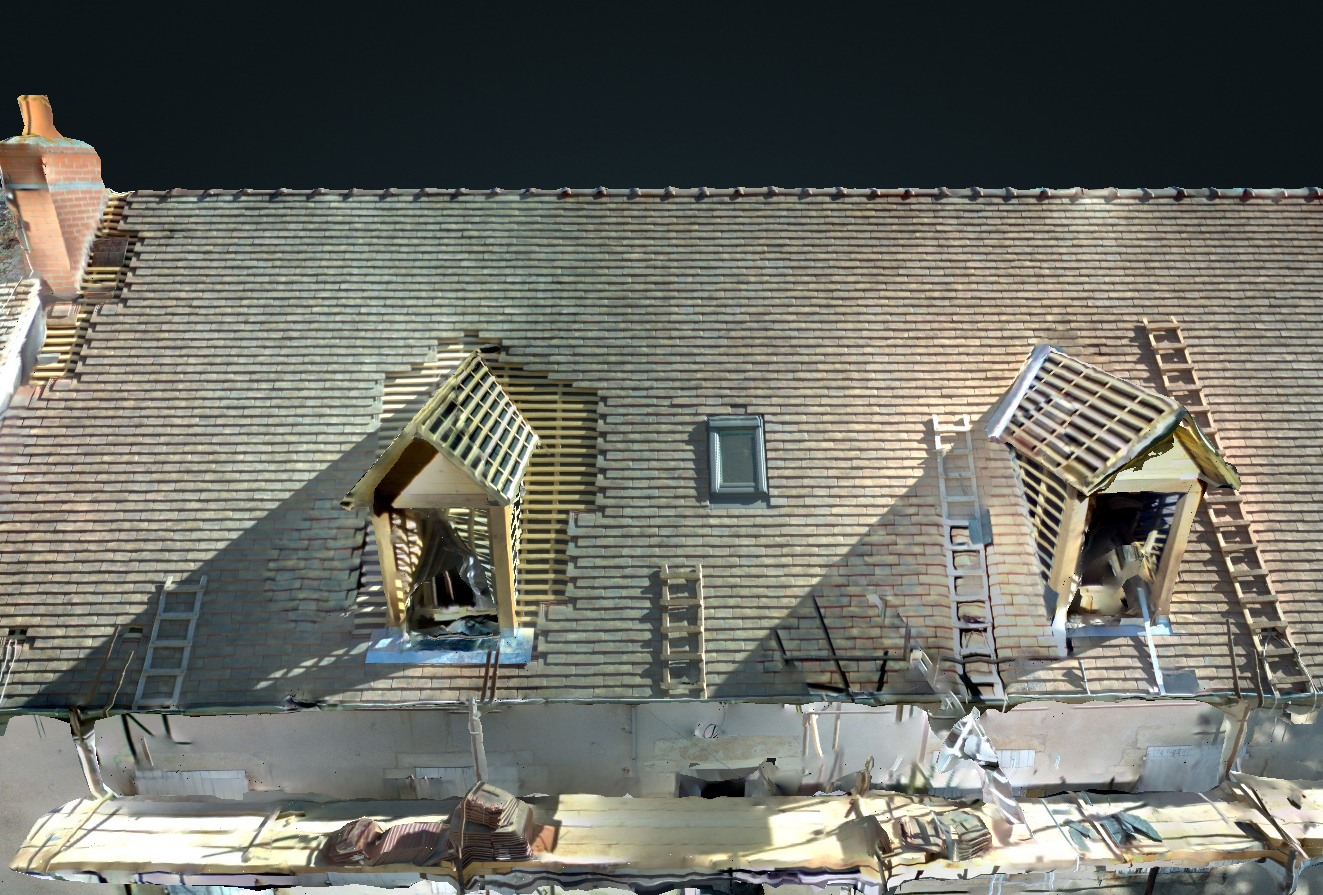

Modèle 3D texturé — Zoom sur les lucarnes et le liteaunage en cours de rénovation

Reconstitution tridimensionnelle haute résolution par photogrammétrie. Analyse détaillée de la charpente, des lucarnes et de l'état des tuiles sans aucun contact physique.

Envie de voir à quoi ressemble un rapport livré ?

Téléchargez un exemple pour vous faire une idée concrète du niveau de détail fourni sur chaque mission.

Note technique MNS / MNT / MNH

Comment lire les modèles de surface, de terrain et de hauteur : ce qu'ils montrent, comment ils sont produits, et leurs limites.

Télécharger le PDF

Rapport d'inspection de toiture

Exemple de compte-rendu détaillé par zone (couverture, zinguerie, évacuation des eaux, éléments traversants), avec anomalies à faire valider par un professionnel.

Télécharger le PDF

Nos livrables

MNS — Modèle numérique de surface

MNT — Modèle numérique de terrain

MNH — Modèle numérique de hauteur

Plan de repérage et métrage des pans de toiture

Restitution d'un vol de présentation a 360° d'un corps de ferme en cour de rénovation

Modélisation 3D & Inspection de structure

Orthophotoplan à haute résolution (Vue nadirale)

Modèle 3D texturé — Zoom sur les lucarnes et le liteaunage en cours de rénovation

Envie de voir à quoi ressemble un rapport livré ?

Note technique MNS / MNT / MNH

Rapport d'inspection de toiture

Un projet à faire décoller ?
